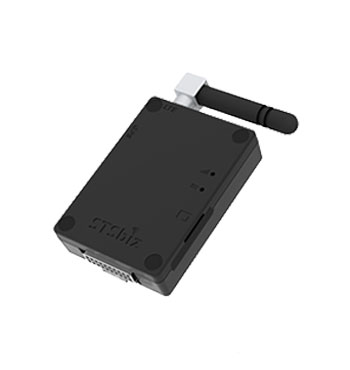

LCM300
제품특징
-
퀄컴 MDM9206 칩셋이 적용된 QUECTEL사 BG96 LTE CAT-M1 모듈을 적용하여 신뢰성 있는 TCP/IP 데이터 통신 서비스를 제공하는 Small Size 모뎀 제품.
-
IoT 플랫폼이 탑재되어 고품질의 통신 서비스를 통해 Security 시스템, Telematics 시스템, Remote Monitoring & Control시스템, Home Automation 시스템 등에 응용이 가능하도록 설계되어 있어 IoT 시장의 다양한 요구에 대응 가능한 제품.
-
응용 분야 : 원격 상태관리 및 제어 (스마트 홈/팜), Fleet Management 및 텔레매틱스, 원격검침, 보안 시스템, 기타
제품 사양 및 단말기 구성
|
Model
|
LCM300
|
|
Product Line
|
STSbiz Easy-IoT Series
|
|
LTE Category
|
LTE CAT-M1
|
|
LTE Module
|
Quectel BG96 Module (Qualcomm MDM9206)
|
|
Data Rate
|
DL Max. 375Kbps, UL Max. 375Kbps
|
|
Frequency Band
|
LTE FDD: B5(LGU+)
|
| GNSS |
A-GPS
|
| MCU |
Arm 32bit Cortex-M3 CPU
|
|
Flash 512KB / SRAM 64KB
|
| OS |
Free RTOS
|
|
Antenna
|
External LTE Antenna
|
|
Internal GNSS Antenna (Opt. External Antenna)
|
| Sensor |
3-Axis accelerometer
|
| SIM |
Micro-USIM
|
|
Power input(Adaptor)
|
5VDC/2A(5.5φx2.1φx10mm DC Jack) |
|
Battery
|
No |
|
Dimension
|
65.4mm x 47mm x 15.2mm
|
|
Indicator
|
Status LED x2 (Power/LTE/GNSS/Data)
|
|
Power Supply
|
DC 9V/1.5A
|
|
Operating Temp.
|
-25˚C~+75˚C
|
|
Interface
|
20Pin System Connector
|
|
UART x1
|
|
RS-232 x1
|
|
Debugging UART x1 for MCU
|
|
USB 2.0 x1 for LTE Module
|
|
Power Supply
|
|
Micro-SIM Card slot
|
|
MCX-Female LTE Antenna Connector
|
|
MCX-Female GNSS Antenna RF Switch Connector
|
|
Features
|
TCP/IP, UDP
|
|
IoT Platform(oneM2M)
|
|
MCU Firmware FOTA
|
| OTA |
|
Built in PUF IC & Security Algorithm
|
| Accessory |
20Pin Harness
|
|
GPS External Antenna (Option)
|
